Optisko šķiedru vājinātāja uzstādīšanas padomi iesācējiem



Optiskie vājinātājikalpo maldinoši vienkāršai funkcijai -samazina signāla jaudu, lai novērstu uztvērēja piesātinājumu-, tomēr to pareizai uzstādīšanai ir jāpievērš uzmanība detaļām, kuras daudzi tehniķi nenovērtē. Ātrgaitas-šķiedru tīklos, kur palaišanas jauda bieži pārsniedz to, kas nepieciešams īsa attāluma{4}}saitēm, šīs pasīvās ierīces kļūst par būtiskām, lai saglabātu signāla integritāti uztvērēja dinamiskajā diapazonā. Šajā rokasgrāmatā ir apskatītas praktisko zināšanu nepilnības, kuras formālās apmācības laikā bieži izlaiž.

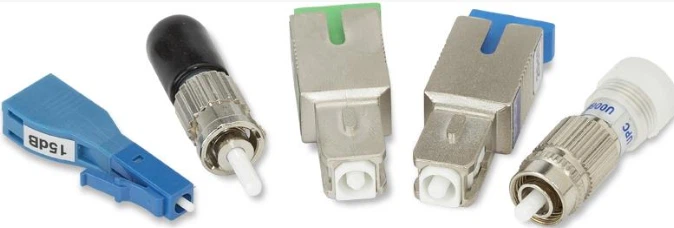

Ko neviens jums nestāsta par attenuatoru veidiem

Lūk, par vājinātāju izvēli: veids ir daudz svarīgāks, nekā liecina lielākā daļa specifikāciju lapu.

Fiksētie inline vājinātāji tiek pastāvīgi savienoti šķiedras ceļā. Lieliski piemērots stabilitātei. Briesmīgi, ja jūs nepareizi uzminējāt vājinājuma vērtību. Esmu redzējis, kā tehniķi savieno 10 dB vājinātāju, lai saprastu, ka saitei ir nepieciešams 7 dB, un pēkšņi jūs pārtaisāt visu savienojuma korpusu.

Lielākā daļa cilvēku izmanto starpsienu stilu (tās, kas izskatās kā adaptera uzmavas). Ievietojiet tos ielāpu panelī, pievienojiet džemperi vienā galā, gatavs. Ērtības faktors ir reāls. Bet tie pievieno divus savienotāju saskarnes, nevis vienu, kas nozīmē divus iespējamos piesārņojuma punktus.

Mainīgi vājinātāji ar tām mazajām regulēšanas skrūvēm? Pārsvarā noder laboratorijas vidē vai nodošanas ekspluatācijā laikā, kad joprojām zvanāt sistēmā. Pārāk neuzticieties graduētajām atzīmēm,{1}}tās labākajā gadījumā ir aptuveni. Vienmēr pārbaudiet ar jaudas mērītāju.

Ātra uzziņa par izplatītākajiem scenārijiem:

Savienotāju saskaņošanas problēma

Iesācējus tas pastāvīgi aizrauj.

APC savienotājiem ir 8-grādu slīpums — tie vienmēr ir zaļi. UPC savienotāji ir zilā krāsā. To sajaukšana ne tikai dod jums sliktus atdeves zaudējumu skaitļus; jūs faktiski varat sabojāt šķiedras gala virsmu. APC leņķiskais gals, piespiežoties pret UPC plakano virsmu, rada punktveida slodzi, kas saskrāpē abas virsmas.

Es teikšu to skaidri:savienojot APC ar UPC, radīsies neatgriezenisks defekts.Nevarētu. gribas.

SC, LC, FC, ST{0}}tie raksturo mehānisko korpusu. Pulēšanas veids (PC, UPC, APC) raksturo gala virsmas ģeometriju. Jums ir jāsakrīt abi. LC/APC vājinātājs ir aprīkots ar LC/APC džemperiem. Izklausās pašsaprotami, taču tumšā skapī pulksten 2:00 zilā un zaļā krāsa izskatās pārsteidzoši līdzīga.

Pirms pieskaraties jebkam

Nogalini lāzera avotu. Es neesmu dramatisks-1. klases šķiedru sistēmas normālos apstākļos-ir acīm drošas, taču parastos apstākļos tiek pieņemts, ka neskatās tieši atvērtā savienotājā. Lielākas -jaudas sistēmas (EDFA izejas, CATV, dažas DWDM konfigurācijas) var izraisīt tīklenes bojājumus ātrāk nekā jūsu mirkšķināšanas reflekss.

Vispirms savāciet tīrīšanas piederumus:

Salvetes bez plūksnām (nevis Kimwipes no ķīmijas laboratorijas-faktiskās šķiedras-pakāpes)

IPA jeb šķiedru tīrīšanas šķīdums

Noklikšķiniet-veidot tīrīšanas pildspalvas starpsienu portiem

Saspiests gaiss, kas faktiski ir tīrs un sauss

Pārbaudes apjoms ir svarīgāks, nekā cilvēki domā. 200x vai 400x šķiedru mikroskops ļauj redzēt ar neapbruņotu aci neredzamu piesārņojumu. Viens pirksta nospiedums uz gala virsmas var radīt 1–2 dB zudumu. Viens. Pirkstu nospiedums.

Faktiskais instalēšanas process

Pieņemot, ka adaptera panelī instalējat starpsienu{0}}stila vājinātāju, reālā secība ir šāda:

Pavelciet esošo plākstera vadu. Nekavējoties nosedziet to-nenovietojiet to uz skapja grīdas, kamēr meklējat vājinātāju. Putekļi dažu sekunžu laikā nokrīt uz horizontālām virsmām. Aizveriet arī adaptera portu, ja strādāsit ilgāk par minūti.

Pirms uzstādīšanas pārbaudiet vājinātāja gala virsmas. Jauns no somas nenozīmē tīrs. Pārbaudiet, ja nepieciešams, notīriet, pārbaudiet vēlreiz.

Ievietojiet vājinātāju adapterī ar vienmērīgu, saskaņotu spiedienu. LC gadījumā jūs sajutīsiet fiksatora klikšķi. FC gadījumā uzvelciet uzgriezni, līdz pirksts-pievelk cieši un, iespējams, par ceturtdaļu apgrieziena-pārspriegot uzgali. SC gadījumā spiediet taisni, līdz nosēdāties.

Notīriet plākstera vada galu. Pārbaudiet to. Ne ar tavām acīm. Ar vērienu.

Pievienojiet plākstera vadu vājinātājam.

Tas ir mehāniski. Bet tagad jums ir jāpierāda, ka tas darbojas.

Faktiski instalētā mērīšana

Strāvas mērītāja iestatīšana: atlasiet pareizo viļņa garumu (iespējams, 1310 nm vai 1550 nm,{2}}pārbaudiet savu sistēmu), iestatiet mērvienības uz dBm, nulli/atsauci, ja skaitītājs to atbalsta.

Vēlamais mērījums:

Ieejas jauda (mērīt pirms vājinātāja)

Izejas jauda (mērīt pēc)

Atšķirība=faktiskā vājināšanās

Ja jūsu vājinātāja nominālvērtība ir 10 dB ± 0,5 dB un jūs izmērāt 10,3 dB, viss ir kārtībā. Ja mēra 13 dB, kaut kas nav kārtībā. Netīrs savienotājs, slikts sēdeklis, nepareizs atenuators izņemts no inventāra.

Tipisks mērījumu ieraksts:

Papildu 0,2 dB ir plākstera vads. Normāls.

Kad lietas noiet greizi

Augsta vājināšanās (vairāk nekā specifikācija): piesārņojums ir pirmais aizdomīgais. Vienmēr. Notīriet visu un izmēriet vēlreiz. Otrais aizdomīgais: savienotāja neatbilstība vai bojājums. Treškārt: jūs paņēmāt no tvertnes nepareizo vājinātāju.

Nestabili rādījumi, kas novirzās vai svārstās: parasti ir vājš savienojums. Vai arī šķiedra ir kaut kur nospriegota-, saspiesta kabeļa pārvaldniekā, pārāk cieši saliekta. Minimālais lieces rādiuss pastāv kāda iemesla dēļ.

Pārāk zems vājināšanās: vai instalējāt to atpakaļ? Daži lētāki vājinātāji ir vērsti. Vai arī pats vājināšanas elements ir bojāts-reti, bet ne dzirdēts, izmantojot absorbējošus-leģētus-šķiedru veidus pēc termiskā stresa.

Atdeves zuduma kļūmes parādās kā augsts bitu kļūdu līmenis pat tad, ja jaudas līmenis izskatās pieņemams. Atspoguļotais signāls traucē pārraidīto signālu. To izraisa APC/UPC neatbilstības. Tāpat arī saplaisājušie uzgaļi.

Dažas lietas, ko māca pieredze

Saglabājiet rezerves daļas. Attenuatori ir lēti. Dīkstāves nav. Nosakiet dažas vērtības katrā savienotāja veidā, ko izmanto jūsu vietne.

Marķējiet visu. Kurā portā ir vājinātājs? Kāda vērtība? Instalēšanas datums? Nākotnē jūs būsiet pateicīgi jums.

Temperatūrai ir lielāka nozīme, nekā liecina datu lapas. Vājinātāja specifikācijās var norādīt darbības diapazonu no -40 grādiem līdz +85 grādiem, taču vājinājuma vērtība var nedaudz mainīties atkarībā no temperatūras. Nepietiek, lai parasti tas būtu svarīgi, bet precīzos lietojumos pārbaudiet darba temperatūrā.

Dokumentējiet bāzes līniju. Kad saite darbojas nevainojami, pierakstiet jaudas līmeņus. Mēnešus vēlāk, kad kāds saka: "Es domāju, ka signāls ir vājāks", jums būs skaitļi, ar kuriem salīdzināt, nevis minēt.

Nekad nepūtiet saspiestu gaisu tieši acī. Tas izklausās nesaistīti, bet notiek vairāk, nekā jūs domājat, tīrot putekļus no savienotājiem.

Atsauces specifikācijas, kuras ir vērts zināt

Iepirkuma nolūkos datu lapas parametri patiesībā nozīmē:

Vājināšanās vērtība un pielaide:Nominālais dB reitings, kā arī tas, cik daudz tas var atšķirties. ±0,5dB ir raksturīgi fiksētiem vājinātājiem; ±1 dB ir pieņemams ne-kritiskiem lietojumiem.

Atdeves zaudējums: How much light reflects back. Higher numbers better. UPC should give you >50dB, APC >60 dB.

Jaudas apstrāde:Parasti no 300 mW līdz 500 mW standarta vājinātājiem. Lieljaudas-versijās ir 1 W vai vairāk. Pārsniedziet šo vērtību, un jūs īpaši sabojāsit vājinājuma elementu{6}}absorbcijas veidus.

PDL (atkarīgs no polarizācijas zudums):Svarīgi saskaņotām sistēmām un precīziem mērījumiem.<0.1dB is a reasonable spec for quality components.

IEC 61753-1 standarts attiecas uz veiktspējas prasībām, ja jums nepieciešama oficiāla atbilstības dokumentācija.

Tas aptver būtisko, neizliekoties, ka tas ir sarežģītāk, nekā tas ir. Attenuatora uzstādīšana ir vienkārša, ja ievērojat pamatprincipus: tīri savienojumi, pareiza saskaņošana, pareiza pārbaude. Lielākā daļa problēmu rodas no steigas vai piesārņojuma, kuru jūs neredzējāt, jo esat izlaidis pārbaudes darbību.

Uzglabājiet tīrīšanas komplektu katrā darba vietā. Pirms pievienošanas pārbaudiet. Izmēriet pēc uzstādīšanas. Viss pārējais ir detaļas.
